低压线路调压器

D/S-SY系列单/三相低压线路调压器是我司针对农网供电由于供电线路长、用电负荷增长速度快、负荷变化大而造成局部供电电压过低、电压跌落等电能质量超标(GB/T-12325 《电能质量供电电压偏差》)的实际情况而开发的专用装置。该产品是我司结合多年新型电力电子技术积累和特种变压器制造技术，自主研发的一款集自动升压稳压、软启动，分接调压技术一体多功能末端电压补偿器。基于电压同相同频叠加原理，对末端电压进行稳压升压，输出为完美正弦波，谐波增量为0，不会对电网产生二次污染；输出效率高，超载过载能力强，负载效应广泛，有效提升电能质量，稳定输出电压。输出带自动旁路功能，当电网电压符合GB/T-12325《电能质量供电电压偏差》低压侧电压偏差范围+7%~-10%，系统不断电切换至公共电网供电。

订购热线：021-52218798

产品应用&功能特点 | CHARACTERISTI

一、低压线路调压器的产品应用
采用D/S-SY系列单/三相低压调压器以经济、可靠的方案，直接有效的解决了农网末端电压过低的问题。不用
延伸10KV线路，不需新增配电变压器，给末端用户提供了稳定可靠的电压，同时也大大降低了电力公司的电
网建设成本，响应国家节约资源、节能降耗的发展理念。
本产品适用在农村、山区等超过正常供电半径地区、小范围聚集的普通居民用户，以及通过农村配变供电的养
殖、家庭作坊等现场的单独补偿。本产品可通过通讯终端实时监测设备的电压、电流、有功、无功、功率因数、设
备运行状态等信息，并将运行数据上传主站系统，便于应用部门监控和管理，掌握现场低电压治理状况。

二、低压线路调压器的工作原理

低压线路调压器设备相线串接、零线并接在低压末端线路中，实时检测设备的输入电压Ui（即线路抬升前电压）
与输出电压Uo。当输入电压Ui过低时，电压补偿模块根据实际输入电压的数值投入相应的抬升电压，使输出电压
Uo满足负载正常工作，智能电容器根据实际需要投入运行，用以降低因无功电流造成的线路压降。
当192V≤Ui≤204V时，主控模块控制电压补偿模块抬升12%电压，实现输出电压Uo在215V~228V之间；
当165V≤Ui≤192V时，主控模块控制电压补偿模块抬升20%电压，实现输出电压Uo在198V~230V之间；
当Ui≥204V或故障时，主控模块控制电压补偿模块进入旁路状态，即输入电压Ui等于输出电压Uo。
低压线路调压器的原理图

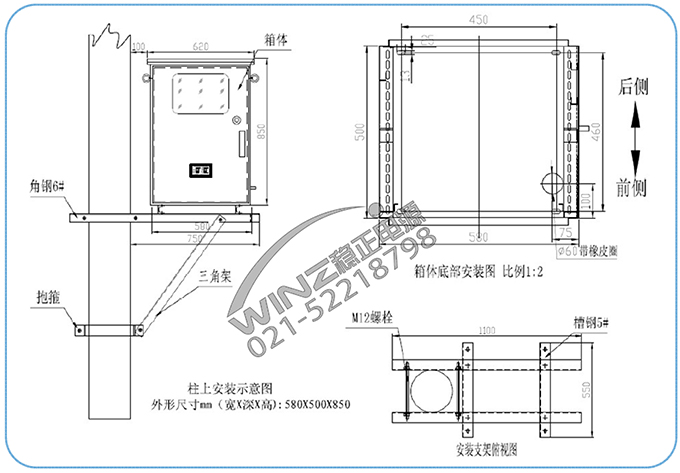

低压线路调压器的安装示意图

产品型号参数 / PRODUCT PARAMETER

1、低压线路调压器的技术参数

容量范围	三相容量 30~100KVA ；单相容量：10~30KVA
输入电压	三相380Vac±20%；单相220Vac±20%；可定制±30% ±40%
输出电压	符合GB/T-12325《电能质量供电电压偏差》低压侧电压偏差范围+7%~-10%
安装方式	柱上安装/地面平台安装可选择
稳压精度	1%~5%可调
频率范围	50Hz/60Hz
效率	98%
响应速度	≤0.04S
绝缘电阻	≥2MΩ
绝缘强度	2000V 1分钟无击穿
波形畸变	无波形畸变
通信功能	可选配RS232、RS485、GPRS接口，完成遥信遥测遥控功能
显示功能	LCD高亮液晶显示，能显示输入输出电压、输出电流值、频率、温度及故障告警状态指示等。HMI人机界面触摸屏显示（可选）
保护功能	具有延时输出，过压、欠压、过载、短路、过热、缺相、逆相等告警及保护功能，并在故障恢复后，能够自动恢复稳压供电。
工作温度	-15℃+55℃
相对湿度	10%-90%(20℃±5℃)
海拔高度	＜2000m，超出标准海拔，根据GB6450《干式变压器》中第3.2.3条和4.2条降额使用
防护等级	IP54户外型
噪音	＜55dB
执行标准	GB/T-12325 《电能质量供电电压偏差》

产品优势 / PRODUCT ADVAN

低压线路调压器是我司结合多年新型电力电子技术积累和特种变压器制造技术，自主研发的一款集自动升压稳压、软启动，分接调压技术一体
多功能末端电压补偿器。基于电压同相同频叠加原理，对末端电压进行稳压升压，输出为完美正弦波，谐波增量为0，不会对电网产生
二次污染；输出效率高，超载过载能力强，负载效应广泛，有效提升电能质量，稳定输出电压。输出带自动旁路功能，当电网电压符
合GB/T-12325《电能质量供电电压偏差》低压侧电压偏差范围+7%~-10%，系统不断电切换至公共电网供电。
