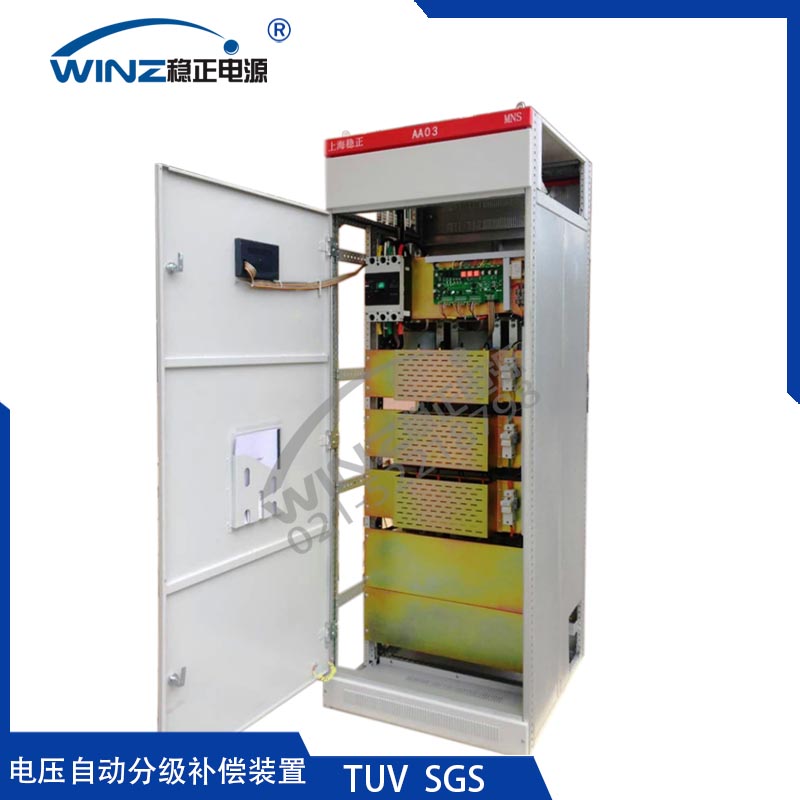

SJZ电压自动分级补偿装置

SJZ系列电压自动分级补偿装置是我公司引进德国最新技术,并根据我国国情设计的一种最新大功率交流自动调压器。本产品基于先进的电力电子和计算机PID数字模糊控制技术,采用先进的组合绕组补偿方式和无触点开关、选用DSP数字控制交流稳压技术;稳压精度高:采用高精度12位ADC,进行RMS真有效值与FFT运算,稳压精度1~5%可调;响应时间小于等于0.02S;LCD(触摸屏可选)大屏幕直观显示当前状态;通信功能全:RS485+RS232+GRPS三种通信方式可选,符合Modbus-RTU协议,实现遥信遥测遥控三遥功能。广泛火电厂、光伏地面站、石化能源等项目照明段(电厂照明段电压过高)变压器后端,同时也适用于其他精密负载供电使用。
订购热线:021-52218798
立即咨询

产品应用&功能特点 | CHARACTERISTI

一、SJZ电压自动分级补偿装置主要应用场合
石化能源项目照明段、火力发电厂热电厂照明段、光伏系统地面站、风电场、钢厂照明段、商业广场、盘厂成套公司
解决其自备电厂和供电端电压过高,损坏后端工艺控制和照明系统,加装电压自动分级补偿装置后,输入电压过高时候
,电压自动分级补偿装置降低电压到最佳运行环境,节能降耗,延长高压钠灯、DCS等照明和控制系统的工作寿命,输
入过低时候:电压自动分级补偿装置提高电压,保证照明的照度和设备稳定运行,保障重大设施的稳定运行。
二、电压自动分级补偿装置的工作原理
当输入电压波动或者负载变化时,由DSP(数字信号处理器)进行RMS和FFT运算后,根据预置参数控制电力电子开关的通断逻
辑来改变补偿电压的大小和相位,实现输出稳压的目的。具有可靠的稳压和快速瞬间响应功能(响应时间≤20ms);具备精度
高、无火花、无触点、无机械传动、免维护、抗干扰、寿命长、高效节能、调节快速、三相自动平衡、故障诊断、延时、过压
、欠压报警等保护功能。
1、下图详细描述了电压自动分级补偿装置的工作机制和控制原理

2、下图详细描述了电压自动分级补偿装置的系统拓扑图

3、下图详细描述了电压自动分级补偿装置在应用中的一次图

4、下图详细描述了电压自动分级补偿装置的在现场的应用图

产品型号参数 / PRODUCT PARAMETER

一、SJZ电压自动分级补偿装置性能参数一览表
相数 三相380V&单相220V系统
输入范围(V) 380V±20%,三相304V~456V;30%、40%范围可定制
频率(V) 47Hz-63Hz
额定电压(V) 相电压220V,线电压380V (还可设定其它电压,如:400V等)
输出精度 ±(2-5)%可选择(常规设定为±2.5%)
高速响应时间 快(20-100ms)可设定
无波形失真 不产生附加波形畸变(静态与动态) 电压THD增量小于0.1%
效率 ≥98%
三相不平衡度 三相电压自动平衡
软启动延时输出 通电后先稳压再延时输出(保护设备不受冲击)
过压 输出相电压超过10%,切断输出或不断电自动转向旁路
欠压 输出相电压低于10%,切断输出或不断电自动转向旁路
缺相 自动检测缺相(检测到缺相后自动切断)
过载 电子检测,过载3min内切断输出,可设定切断时间
过流 MCU单元电子自动检测+断路器分断 双重保护
短路 MCU单元电子自动检测+断路器分断 双重保护
旁路 当系统发生故障或者超出稳压范围,稳压器不断电自动旁路
电压 A、B、C、ΣABC三相分别具有真有效值触摸屏显示
电流 A、B、C、ΣABC三相分别具有真有效值触摸屏显示
工作状态 工作状态/市电状态
异常 触摸屏分相显示过压、欠压、过载、保险丝断等故障状态
人机界面 智能化的人机界面操作面板,方便设定查询各种参数(触摸屏可选)
驱动方式 无触点光耦过零触发(一般市面为继电器触点式触发)
工作方式 具有稳压和市电两种工作方式
过载能力 5倍额定电流1秒钟

二、SJZ电压自动分级补偿装置选型参数一览表
产品型号
  额定容量(KVA)
  额定电流(A)
 机柜外形尺寸(mm)   宽*深*高 W*D*H
  重量   (KG)
  SJZ-30KVA
30
46
400*600*2200&350*600*750
124
SJZ-50KVA
50
76
400*600*2200&390*650*870
166
SJZ-80KVA
80
121
800*600*2200&460*700*1200
220
SJZ-100KVA
100
152
240
SJZ-120KVA
120
182
264
SJZ-150KVA
150
228
800*800*2200&760*660*1600
345
SJZ-180KVA
180
273
387
SJZ-200KVA
200
300
425
SJZ-225KVA
225
342
485
SJZ-250KVA
250
380
1000*1000*2200&1150*850*2200
607
SJZ-320KVA
320
486
700
SJZ-400KVA
400
608
806
SJZ-500KVA
500
760
920
SJZ-600KVA
600
912
1145
SJZ-8000KVA
800
1216
1500*1000*2200
1250
SJZ-1000KVA
1000
1520
1460
SJZ-1200KVA
1200
1824
1800*1000*2200
1680
SJZ-1400KVA
1400
2127
2400*1000*2200
1820
SJZ-1600KVA
1600
2431
1980

产品优势 / PRODUCT ADVAN

SJZ电压自动分级补偿装置的产品优势:
? 输出精度高:稳压精度1~5%可调;采用高精度12位ADC,进行RMS真有效值与FFT运算。
? 响应速度快:响应时间小于等于0.02S;控制系统选用高速32位ARM CortexM4-168 MHz微处理器。
? 显示参数多:输入、输出电压电流等电参数,触摸按键可设定;采用高亮LCD液晶显或选配HMI人机界面触摸屏显示。
? 抗干扰性强:控制系统采数字化处理自动稳压、启动延时、故障解除自动恢复功能,全程无人值守。
? 负载类型广:适应感性、容性、阻性全部负载。
? 保护功能全:具备过压、欠压、过载、短路、过热、缺相等保护功能。
? 稳压范围宽:标配±20%,可定制±30%~±50%范围。
? 整机效率高:稳压器效率≥98%。
? 控制技术稳:先进的PID模糊控制技术,系统稳定好。
? 输出波形佳:输出电压波形无畸变,无谐波。
? 选用材质优:0.35mm高导磁低损耗涂层矽钢片,1600V耐压可控硅单元。
? 自控程度高:系统全自动稳压、启动延时、故障解除自动恢复功能。
? 负载容量大:稳压器容量从1KVA~1600KVA可选。
? 通信功能全:RS485+RS232+GRPS三种通信方式可选,符合Modbus-RTU协议,实现遥信遥测遥控三遥功能。
? 净化能力强:在稳压器输入端配置高通流量浪涌抑制器,解决雷电感应和干扰脉冲尖峰对设备的冲击。
? 安全性能高:系统输入输出端口光耦隔离控制,实现强弱电控制电气隔离,安全高效。
