隔离变压器|三相变压器
prevnext

隔离变压器|三相变压器

SG&DG系列低压三相干式隔离变压器是上海稳正参照国际同类产品，根据我国国情的基础上研制生产的新一代节能型低压三相电力变压器。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压1140V以下的电路中，广泛用于进口设备（电压220V&380V&480V&440V等）、精密机床、机械电子设备、医疗设备、整流装置，照明等。额定容量从300VA到1600KVA之间，符合IEC439、GB5226、GB1094.11-2007等国际、国家标准。
订购热线：021-52218798
立即咨询

产品应用&功能特点 | CHARACTERISTI

一、产品典型应用：
行业应用
医疗设备：CT&DR的PDU单元接入，可安全有效保护高压发生器及待检测物安全。
机械加工：加工中心，数控车床等精密伺服控制设备整流前端，有效抑制干扰信号
进口设备：将工厂380V电压转换为进口日本200V&220V，美国480V，欧盟400V电压，满足设备在国内运行需要。
出口设备：将国外200V&220V& 480V&400V转换为380V电压，满足设备运行需要
分析仪器：安全隔离保证操作人员的安全，且消除零地电压，滤除市电干扰
旁路隔离：大型石化，交通，通讯等行业所用隔离旁路柜
配套UPS电源使用：
1、在UPS及用电电源输入端接入隔离变压器（三角/星形）
1.1、谐波抑制和抗干扰：若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
1.2、消除零序电压：三相干式隔离变压器使用△/Yo接法，变压器产生新的中性线（零线），使设备与电网中性线无关，避免
         由于电网中性线不良造成设备运行不正常。
1.3、负载谐波电流隔离：非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
1.4、解决零地电压过高：当电网零地电压高的时候，采用隔离变压器输出，解决零地电压问题。
1.5、旁路安全隔离：接入隔离变压器以后，次级绕组和初级磁耦合，安全隔离不触电。
2、在UPS及用电电源输出端接入隔离变压器（星形/三角）
2.1、净化电网：防止原非线性负载的电流畸变，影响到稳压电源的正常工作及返回到电网，起到净化电网的作用。
2.2、消除控制系统采样干扰：非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际
         情况的控制信号，使稳压电源控制正常。
2.3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。
二、产品功能特点：
1、三相干式隔离变压器变压器是一种静止的电气设备。
     它是根据电磁感应的原理，将某一等级的交流电压和电流转换成同频率的另一等级电压和电流的设备。
     三相干式隔离变压器是绕组采用脱胎整列绕制方法；变压器进行整体真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达
     到国内外先进水平。低压三相干式隔离变压器的各种输入电压、输出电压的高低、绕组的联接组别、输出及输出调节抽头的多少
     及位置（一般为±5％）、初次级绕组容量的分配、次级单相绕组的配备、整流电路的使用、外壳防护要求可达IP45等，均可根据
     用户的要求进行精心的设计与制造。
2、在三相干式隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yn系
     统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频
     噪声）进行有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。我司可以为客户设计生产高质量的隔离
     变压器。
    隔离变压器的系统图如下：

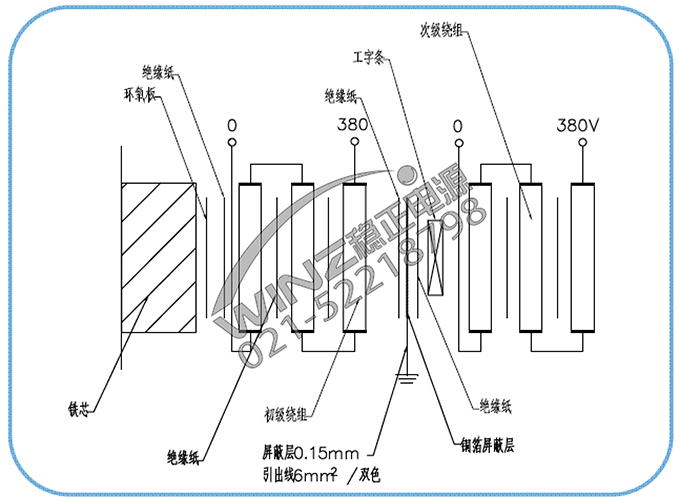

三相隔离变压器绝缘关系图如下：


隔离变压器的本体结构图如下












产品型号参数 / PRODUCT PARAMETER

隔离变压器的技术参数：
序号 参数名称 内容
1 产品型号 SG-系列干式隔离变压器
2 额定容量（KVA） 500VA-1200KVA
3 输入电压 三相380V&400V 单相220V 110V ±10%
4 输出电压 380V 415V 220V 200V 等客户指定电压
5 系统最高运行电压 530V
6 绕组材质 全铜丝包线
7 联接组别 DYn11 YYn0等客户指定联接组别
8 额定频率 50/60Hz
9 额定相数 3相
10 冷却方式 温控强制风冷
11 绝缘等级 H级、F级、B级
12 绝缘水平 工频耐压3KV，无击穿无闪络
13 过载能力 2倍额定电流，维持1分钟
14 显示功能 输入输出电压电流显示，温度显示
15 短路阻抗 ＜3.5%
16 空载损耗 按标准 GB1094.11-2007
17 负载损耗 按标准 GB1094.11-2007
18 防护等级 IP20 室内 可定制IP33户外
19 外形尺寸 来电咨询 15317996016
20 颜    色 RAL7035，其他颜色可定制
21 安装地点 户内
22 相对湿度 10%~90% RH
23 海拔高度 3000米以下 海拔每升高1000米，容量降额10%
24 环境温度 -25~+55℃ 最高日平均温度：35℃
25 耐地震力 地面水平加速度0.2g，垂直加速度0.1g
26 使用环境 安装位置无严重蒸汽、化学沉积、灰尘及爆炸物等
27 引线方式 变压器高低压引线方式为：电缆下进下出
28 安装方式 底脚落地固定安装
29 吊装方式 底部叉车吊装
30 噪音 55db
31 磁通密度 磁通密度≤1.58T
32 执行标准 GB1094.11-2007



隔离变压器的选型一览表：
产品型号 额定容量（KVA） 变压器尺寸（mm）宽*深*高 机箱尺寸（mm）宽*深*高
SG-3KVA 3 240*130*230 400*260*380
SG-5KVA 5 290*160*270 450*300*420
SG-7.5KVA 7.5 330*250*360 490*360*460
SG-10KVA 10 400*236*390 490*360*460
SG-16KVA 16 460*280*400 560*380*560
SG-20KVA 20 440*300*420 620*400*570
SG-25KVA 25 440*300*420 600*430*590
SG-30 KVA 30 530*320*420 600*430*590
SG-35 KVA 35 560*320*420 690*460*590
SG-40 KVA 40 580*355*500 730*450*600
SG-50 KVA 50 630*350*450 750*495*695
SG-63 KVA 63 650*400*540 800*495*700
SG-80 KVA 80 700*400*665 820*550*700
SG-100 KVA 100 810*430*670 900*560*860
SG-125 KVA 125 830*430*690 1000*600*880
SG-160 KVA 160 840*460*800 1010*610*940
SG-200 KVA 200 855*500*800 1050*650*1050
SG-250 KVA 250 1000*510*950 1200*650*1150
SG-350 KVA 350 1000*600*1000 1300*750*1200
SG-400 KVA 400 1100*650*1050 1400*800*1250
SG-500 KVA 500 1150*700*1100 1500*850*1300
SG-630 KVA 630 1250*750*1200 1600*900*1400
SG-800 KVA 800 1350*800*1300 1700*950*1500
SG-1000 KVA 1000 1450*850*1400 1800*1000*1600
SG-1250 KVA 1250 1550*950*1500 1900*1100*1700

产品优势 / PRODUCT ADVAN

隔离变压器产品优势：
产品优势：
?耐压隔离高：初次级耐压6000V以上，无击穿无闪络
?定制设计全：可根据客户要求设计输入输出任意电压组合，满足现场需要（200V&220V&380V&440V）
? 屏蔽抗干扰：三相干式隔离变压器增加抗干扰屏蔽层独立接地，高度共模干扰抑制，有效抑制高频干扰
?过载能力强：散热设计优秀，短路过载能力强。
?绝缘性能好：H级绝缘导线，耐雷电冲击水平高，承受突发短路能力强。
?制造工艺精：变压器进行真空浸漆，绝缘等级达H级。
?连接组别多：根据客户指定的连接方式和电压比灵活配置。
?整机效率高：0.35mm低损矽钢片，空载电流小。
?智能型温控：大功率变压器配置温控器，通过预设在线圈的PT100传感器动态反映线圈温度变化，可实现故障报警等功能。
?显示功能全：LCD大屏幕显示，实时追踪变压器的运行状态。
