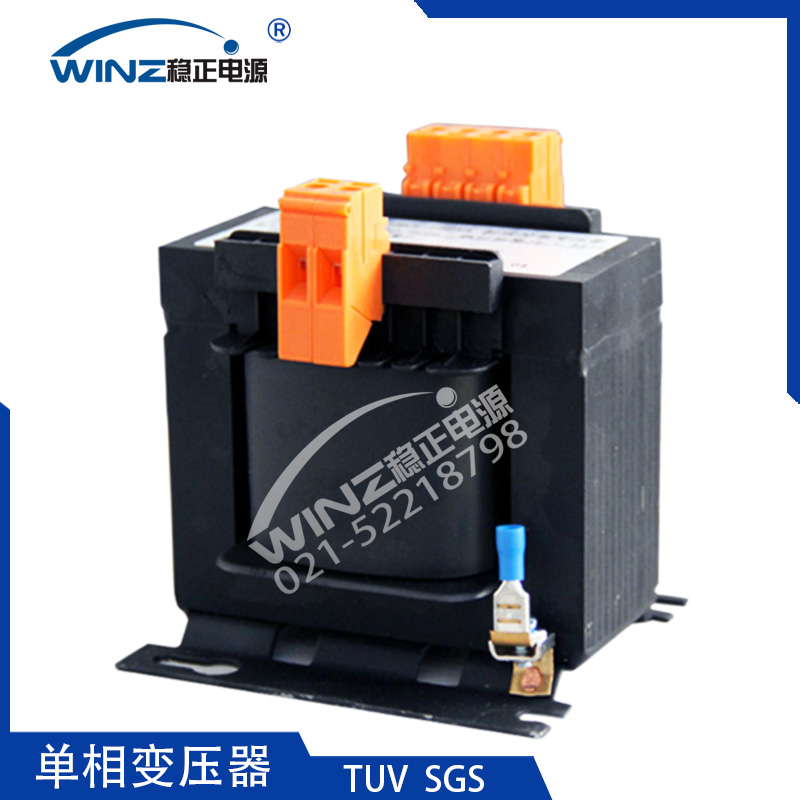

单相隔离变压器

DG系列单相干式隔离变压器是上海稳正采用优质绕组材质和进口硅钢片,先进的工艺精心设计的低压电气产品。DG系列单相干式隔离变压器广泛适用于交流50Hz至60Hz,电压1140V以下的电路中,广泛用于进口设备,广播电视播放设备,数字电影放映室,分析仪器,有效消除进线设备零地电压至1V一下,满足设备运行。DG系列单相干式变压器符合IEC439、GB5226等国际、国家标准。
订购热线:021-52218798
立即咨询

产品应用&功能特点 | CHARACTERISTI

DG单相隔离变压器产品典型应用:
数字电影:单相隔离变压器初次级隔离,保护用电安全。
分析仪器:安全隔离保证操作人员的安全,且消除零地电压,滤除市电干扰。
旁路隔离:大型石化,交通,通讯等行业所用隔离旁路柜。
其他需要改变电压,升压降压的地方均可使用。
DG单相隔离变压器产品功能特点:
DG系列单相干式隔离变压器变压器是一种静止的电气设备。它是根据电磁感应的原理,将某一等级的交流电压和电流
转换成同频率的另一等级电压和电流的设备。变压器铁芯采用交迭方式进行迭装,功率在5千伏安以上的变压器,线圈
为圆筒式,器身外围不用罩壳,初、次级出线头引至固定的接线板或接线导电排,变压器铁芯接地。
单相干式隔离变压器是绕组采用脱胎整列绕制方法;变压器进行整体真空浸漆,使变压器的绝缘等级达到F级或H级,
产品性能达到国内外先进水平。DG系列单相干式隔离变压器的各种输入电压、输出电压的高低、绕组的联接组别、输
出及输出调节抽头的多少及位置(一般为±5%)、初次级绕组容量的分配、次级单相绕组的配备、整流电路的使用、
外壳防护要求可达IP45等,均可根据用户的要求进行精心的设计与制造。

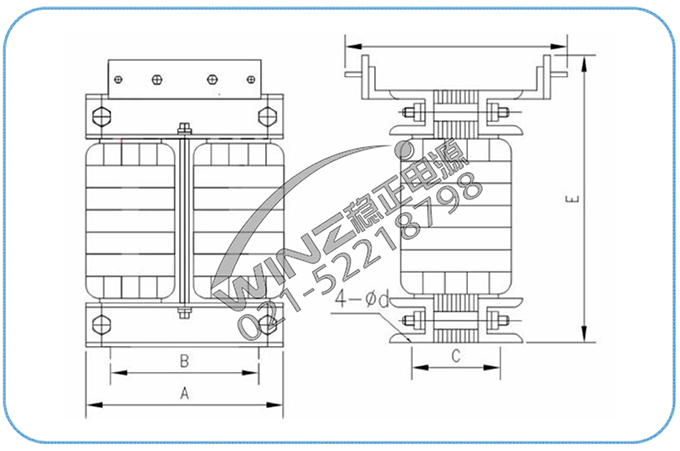

DG单相隔离变压器结构示意图:

产品型号参数 / PRODUCT PARAMETER

DG系列单相隔离变压器参数一览表
序号 参数名称 内容
1 产品型号 DG-系列单相干式隔离变压器
2 额定容量(KVA) 500VA-300KVA
3 输入电压 单相380V 220V 110V ±10%
4 输出电压 220V 200V 110V 等客户指定电压
5 系统最高运行电压 530V
6 绕组材质 全铜丝包线
7 额定频率 50/60Hz
8 额定相数 2相
9 冷却方式 温控强制风冷
10 绝缘等级 H级、F级、B级
11 绝缘水平 工频耐压3KV,无击穿无闪络
12 过载能力 2倍额定电流,维持1分钟
13 显示功能 输入输出电压电流显示,温度显示
14 短路阻抗 <3.5%
15 空载损耗 按标准 GB1094.11-2007
16 负载损耗 按标准 GB1094.11-2007
17 防护等级 IP20 室内 可定制IP33户外
18 外形尺寸 来电咨询 15317996016
19 颜    色 RAL7035,其他颜色可定制
20 安装地点 户内
21 相对湿度 10%~90% RH
22 海拔高度 3000米以下 海拔每升高1000米,容量降额10%
23 环境温度 -25~+55℃ 最高日平均温度:35℃
24 耐地震力 地面水平加速度0.2g,垂直加速度0.1g
25 使用环境 安装位置无严重蒸汽、化学沉积、灰尘及爆炸物等
26 引线方式 变压器高低压引线方式为:电缆下进下出
27 噪音 55db
28 磁通密度 磁通密度≤1.58T
29 执行标准 GB1094.11-2007

DG系列单相隔离变压器选型一览表
型号 额定容量
(千伏安)
额定电压(伏) 外形尺寸(mm) 安装尺寸(mm)
初级 次级 A(宽)  D(深)  E(高) B C
DG-5 5

220

380

400

440

110

127

220

380

400
340 320 380 220 114
DG-10 10 380 340 420 260 126
DG-15 15 400 360 480 260 136
DG-20 20 440 380 540 300 141
DG-25 25 480 400 580 320 155
DG-30 30 500 380 600 320 156
DG-40 40 540 420 620 360 170
DG-50 50 560 450 660 360 175
DG-75 70 640 520 720 400 195
其他容量和尺寸,可根据客户要求定制任意容量、电压等







产品优势 / PRODUCT ADVAN

?耐压隔离高:初次级耐压6000V以上,无击穿无闪络
?定制设计全:可根据客户要求设计输入输出任意电压组合,满足现场需要(200V&220V&380V&440V)
? 屏蔽抗干扰:三相干式隔离变压器增加抗干扰屏蔽层独立接地,高度共模干扰抑制,有效抑制高频干扰
?过载能力强:散热设计优秀,短路过载能力强。
?绝缘性能好:H级绝缘导线,耐雷电冲击水平高,承受突发短路能力强。
?制造工艺精:变压器进行真空浸漆,绝缘等级达H级。
?连接组别多:根据客户指定的连接方式和电压比灵活配置。
?整机效率高:0.35mm低损矽钢片,空载电流小。
?智能型温控:大功率变压器配置温控器,通过预设在线圈的PT100传感器动态反映线圈温度变化,可实现故障报警等功能。
?显示功能全:LCD大屏幕显示,实时追踪变压器的运行状态。
